在電子制造業的隱秘角落，有一類產品默默支撐著工業測量的精度邊界——電阻型位移傳感器。這些看似不起眼的組件，卻是工業自動化、精密儀器和高端裝備的“感官神經”，它們的線性度誤差哪怕只有微米級的偏差，都可能導致整個系統性能的崩塌。
傳統的測試工序如同盲人摸象：操作員在不同溫度環境下手動記錄數據，紙質表單在不同工序間傳遞，測試結果依賴人工判讀，異常數據難以實時追溯。這種模式下，測試效率低下，數據可靠性存疑，更難以應對日益增長的定制化需求。
產線的隱形革命：MES系統重塑測試新范式
走進現代電子廠的線性度測試車間，場景已截然不同。測試設備不再是信息孤島，而是通過MES（制造執行系統）連接成智能網絡。每臺電阻型位移傳感器從進入測試站開始，就擁有了唯一的數字身份。
01、測試數據的生命軌跡
當傳感器被放置在測試設備上，MES系統自動識別產品型號，調取對應的測試程序。測試過程中，設備在不同位移點采集的電壓信號、環境溫度、測試時間等數據，實時上傳至系統數據庫。這些數據不再是散落的數字，而是形成了完整的“測試畫像”，可隨時追溯任一產品在任一測試環節的完整表現。
02、動態自適應的測試流程
傳統測試中，設備參數往往固定不變。而在MES智能產線上，系統會根據實時數據動態調整測試策略。例如，當某一批次產品的前十個樣本顯示出特定的線性度趨勢時，系統會自動優化后續測試點的分布，在關鍵區間增加采樣密度，在不影響精度的前提下提升測試效率。
03、異常即時響應與根因分析
測試過程中出現超差數據，過去可能需要數小時甚至數天才能定位問題源頭。現在，MES系統實時監控測試數據，一旦發現異常模式，立即觸發報警并啟動根因分析流程。系統會自動關聯異常發生時間點的環境參數、設備狀態、操作人員、物料批次等多維信息，快速縮小問題范圍，將質量問題的排查時間縮短了80%以上。
線性度測試的智能化躍遷：三個關鍵突破
01、測試過程的數字化鏡像
MES系統為每臺測試設備創建了數字孿生模型。物理設備上的每一次測試動作、每一個數據采集點，都在虛擬空間同步生成對應的數字記錄。這種鏡像不僅用于實時監控，更重要的是能夠對測試過程進行回溯分析，發現那些在實時監測中難以察覺的漸進性偏差。
02、跨維度數據的融合分析
線性度測試不再是孤立的數據采集過程。MES系統將測試數據與生產前道的工藝參數（如電阻材料批次、噴涂厚度、固化溫度等）進行關聯分析。通過機器學習算法，系統能夠發現傳統經驗難以察覺的隱性關聯——比如某種特定溫度下的固化工藝，雖然不影響傳感器的基本功能，但會導致特定溫度區間內的線性度出現微小波動。
03、自適應測試協議的進化
基于歷史數據的積累和分析，MES系統能夠不斷優化測試協議。系統識別出某些測試點在絕大多數情況下都不會出現異常，便智能調整測試策略，在保證質量的前提下縮短測試時間。同時，針對定制化產品，系統能夠快速生成優化的測試方案，實現小批量、多品種產品的經濟性測試。
從數據到洞察：智能產線的三重價值提升
質量層面：線性度測試的直通率提升了35%，測試數據的可追溯率達到100%，客戶質量投訴下降了60%。更重要的是，通過預防性質量管控，潛在的質量問題在出廠前被識別和解決的比例顯著提高。
效率層面：測試設備的綜合利用率從傳統的65%提升至85%以上，測試周期縮短了40%。操作人員從繁瑣的數據記錄和手動分析中解放出來，轉而專注于異常處理、流程優化等更高價值的工作。
決策層面：管理人員通過MES系統的可視化看板，實時掌握測試產線的運行狀態、質量趨勢和效率指標。基于數據的決策取代了經驗判斷，新產品的測試方案設計時間縮短了50%，資源調配更加精準高效。
實戰案例：MES融合，賦予數據生命，驅動制造閉環
某電子廠-電阻型位移傳感器線性度測試設備
客戶需求

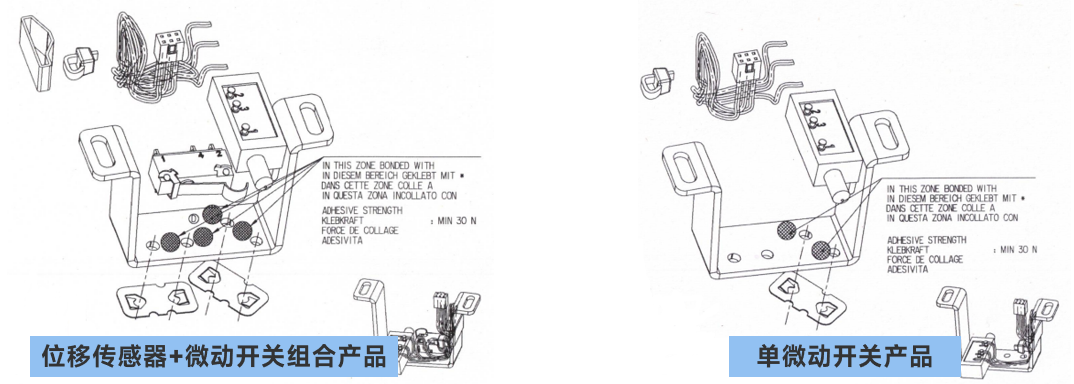

場景：公司組裝的位移傳感器模組產品，由支架、電阻型位移傳感器、微動開關組成，其中位移傳感器及微動開關不在本廠區工序內生產，只進行組裝，為防止傳感器及微動開關，在廠區內組裝過程中，產生不良，在產品組裝完畢后，需要對成品進行復檢。
定制一臺測試設備，需要具備產成品電阻線性度測試、線性度及微動開關綜合測試兩種測試模式，并支持測試數據存儲至本地測試機工控機及生成產品標簽并打印標簽的功能。
測試標準：位移傳感器位移距離為0~11.5±0.5mm；電阻阻值范圍0~1000Ω±15%；在0~11.5mm位移范圍內，線性度<1.5%。
項目方案
設計并制作一款位移傳感器測試平臺，定制化開發一套上位機測試卷軟件，搭配標簽打印機及一臺高精度低電阻測試儀，實現客戶需求。

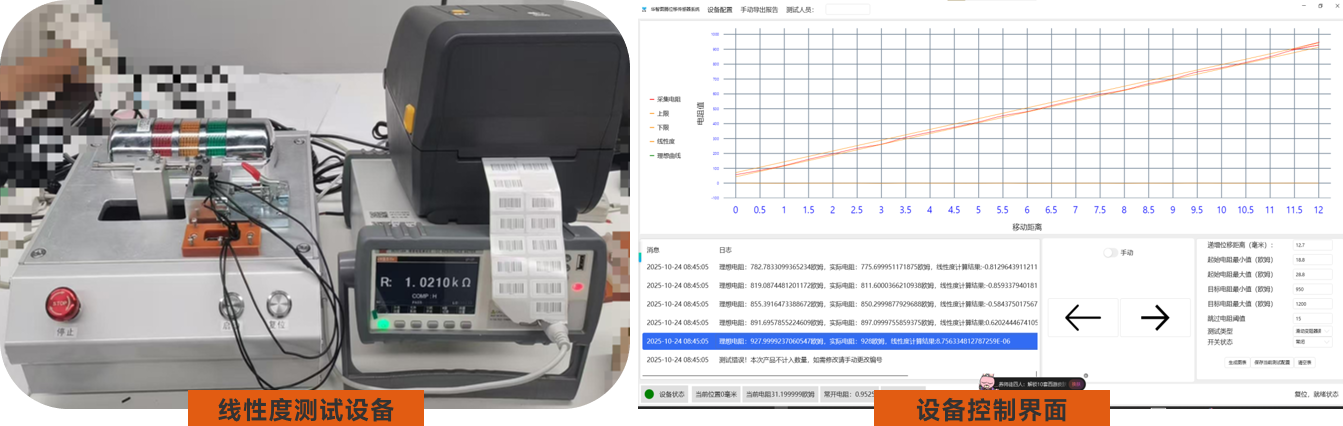

位移傳感器測試平臺采用板卡式PLC驅動步進直線模組，實現位移距離的高精度定位；低電阻測試儀用于測試位移傳感器電阻阻值及微動開關接觸電阻，并于PLC通訊連接，實時數據傳輸；測試軟件負責設定測試參數、標準、線性度計算及測試結果判定。
測試時，人工按下測試平臺上的啟動按鈕，系統開始測試，步進直線模組以0.5mm/點的步進距離推動位移傳感器移動，每移動一個點，將存儲一次當前點的電阻值，到達測試終點后，直線模組回到原位。測試過程中，上位機實時采集并計算出每個點的線性度值并繪制出曲線圖表。測試合格，測試平臺綠燈點亮，否則紅燈點亮。
項目成果
成功開發出一套高效精確的位移傳感器測試解決方案，實現了自動化電阻線性度測試和微動開關性能檢測。
系統具備高度自動化特性，從測試啟動到數據采集、分析直至結果判定全程無需人工干預，極大地提高了測試效率和準確性。
實現了測試數據的實時記錄與分析，并可通過本地工控機安全存儲，確保產品質量可追溯。
自動生成并打印的產品標簽功能，簡化了后續處理流程，提升了整體工作效率。
整套系統運行穩定，符合客戶對產品檢測的各項技術要求，有效減少了不合格品流入市場的風險。
測試設備的自主進化
隨著邊緣計算和人工智能技術的進一步融合，下一代線性度測試系統正在向自主進化方向發展。測試設備將具備自主學習能力，能夠根據歷史數據和新產品的特性，自動生成優化的測試方案。不同設備之間將實現知識共享，一臺設備學習到的優化策略能夠快速復制到整個測試網絡中。
更值得期待的是，測試數據將與產品在實際使用環境中的性能數據形成閉環。通過工業互聯網平臺，制造企業能夠獲取產品在客戶端的使用表現，將這些數據反饋到測試標準的優化中，實現真正以終端應用為導向的測試體系。
精度與智能的雙重奏
電阻型位移傳感器的線性度測試，曾經是電子制造業中一個專業而隱秘的環節。今天，在MES智能產線的賦能下，這一過程正在經歷從“經驗驅動”到“數據驅動”的深刻變革。
每一微米的精度提升背后，是海量數據的智能分析；每一次測試效率的突破，是業務流程的深度重塑。當測試設備不再是信息孤島，當數據流貫穿產品全生命周期，制造業的價值創造方式正在被重新定義。
在這個傳感器無處不在的時代，為傳感器制造本身注入智能，或許正是工業進化中最具隱喻意義的章節——測量精度的工具，首先完成了自身的精準革命。
